项目简介

       铁电性能测试可以得到电滞回线、电致应变、漏电流测试以及直流/交流击穿电压。

       结果展示

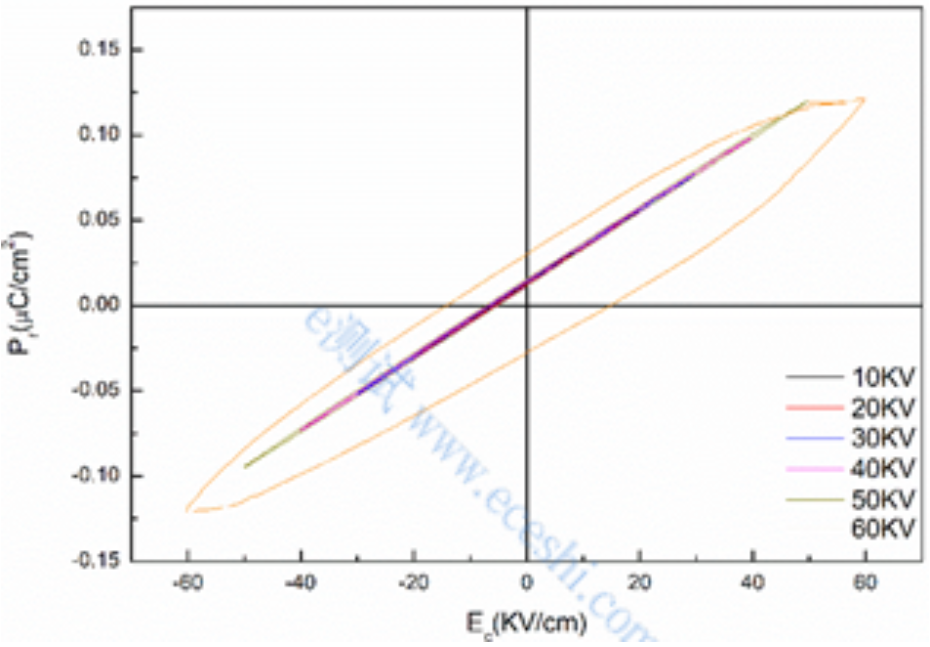

       电滞回线

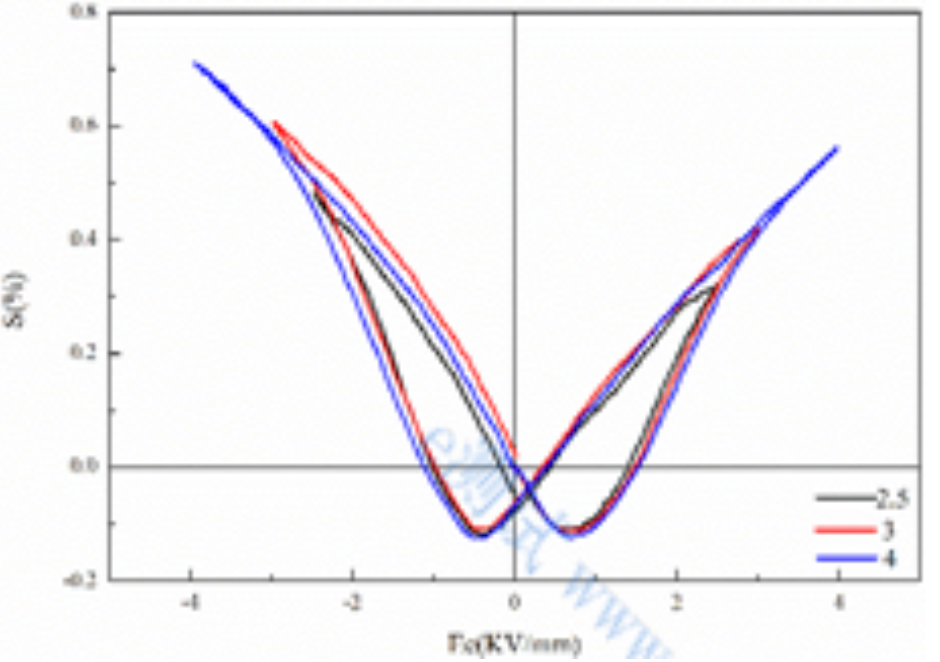

       电致应变

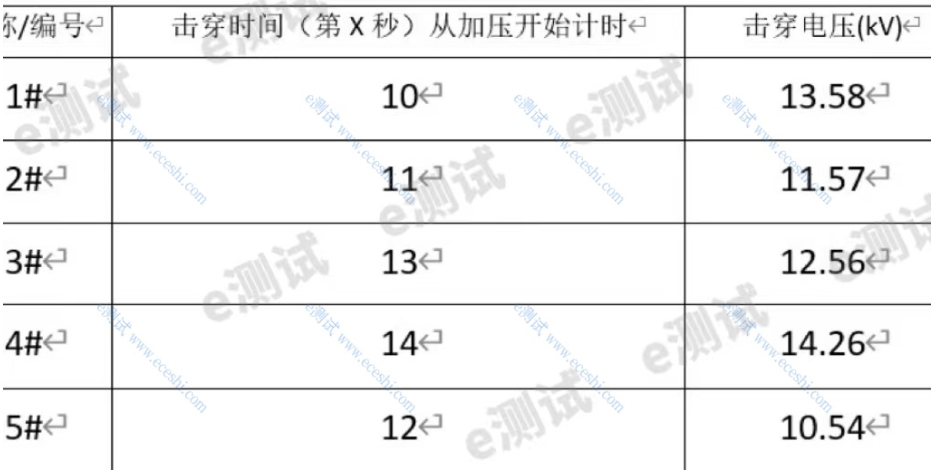

       击穿电压



       常见问题

​​​​​​​       1. 电滞回线的测试原理是什么？

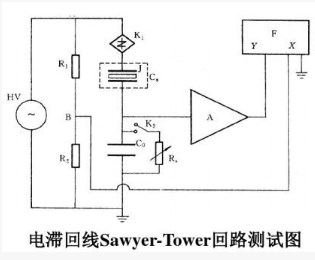

​​​​​​​       采用示波器图示法，又称为Sawyer-Tower回路法，电路图如下所示。交变电场由超低频高压源提供，电滞回线用X-Y函数记录仪记录，并由测得的电滞回线计算矫顽电场强度Ec、剩余极化强度Pr和自发极化强度Ps。

​​​​​​​

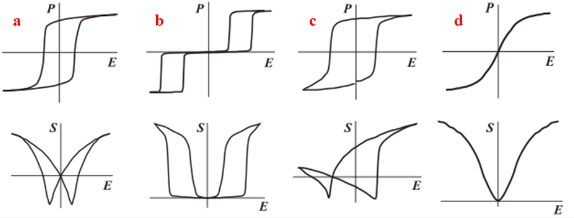

​​​​​​​       常见的电滞回线以及电致应变所对应的样品类型
​​​​​​​       常见的电滞回线和电致应变有以下四种：（a）典型的电滞回线；（b）反铁电体；（c）硬铁电体；（d）弛豫铁电体

​​​​​​​

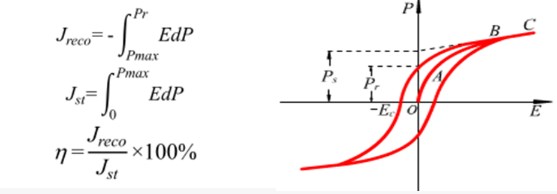

​​​​​​​       2. 根据电滞回线结果数据怎么计算样品的储能密度？

​​​​​​​       ​​​​

​​​​​​​       其中Pr为剩余极化强度（电滞回线与Y轴的交点），Pmax为最大剩余极化强度（上图中C点的纵坐标大小），E为施加的电场强度，Jreco为有效储能密度，Jst为总的储能密度， η为储能效率。
​​​​​​​
​​​​​​​       3. 测试前是否需要进行极化处理？
​​​​​​​       一般不需要进行极化处理。

​​​​​​​       4. 击穿电压注意事项
​​​​​​​       在测试击穿电压时，为了保证可以击穿，样品应该尽量薄一些。

​​​​​​​       5. 电极种类的选择要求。
​​​​​​​       测试温度低于500℃时，可选用银电极；测试温度大于500℃且小于800℃时，可选用金电极；测试温度大于800℃时，应制备铂金电极。
